超精密加工事例

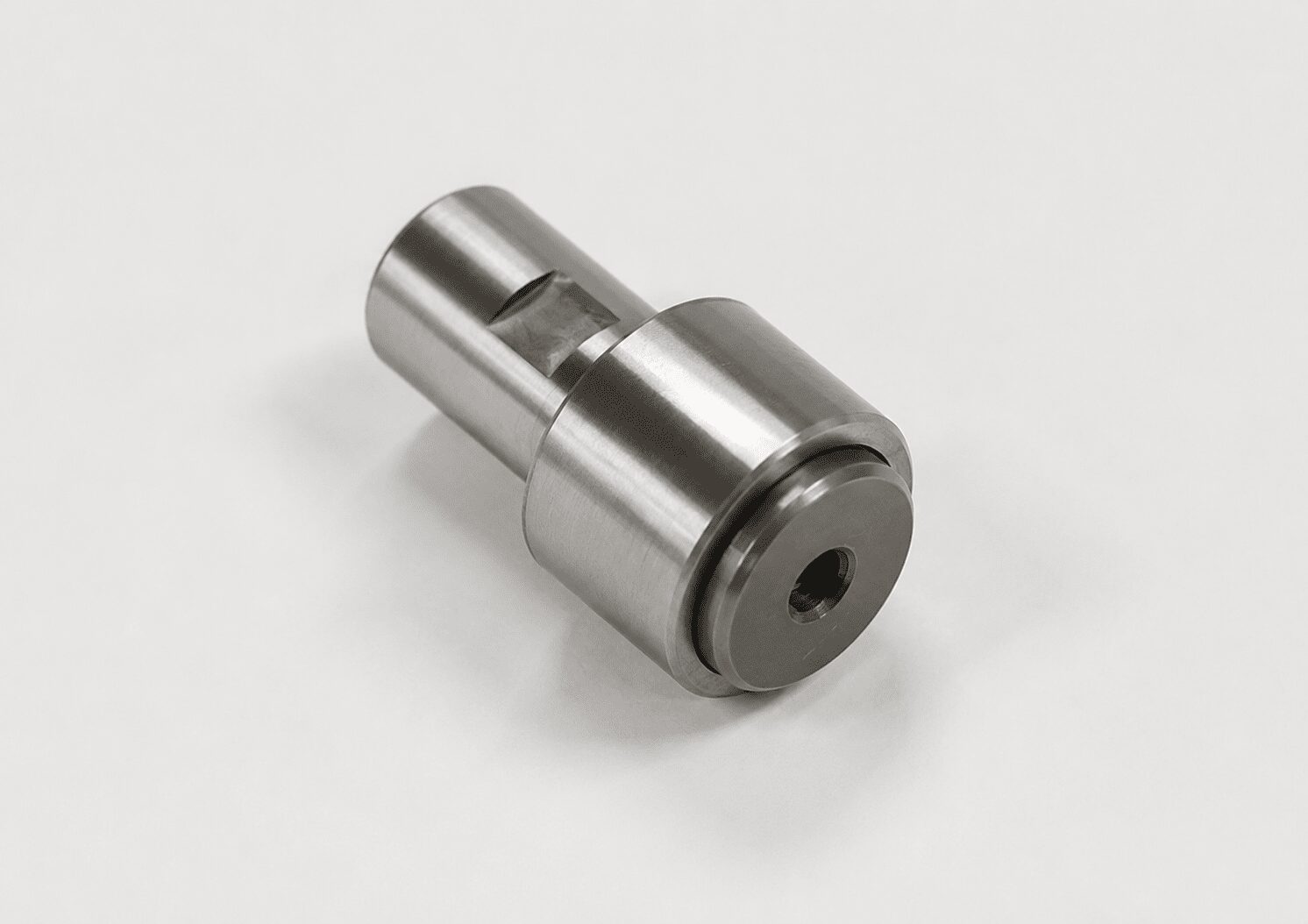

本製品は、食品包装機、半導体検査装置、印刷機、プレス送り装置などに使用されるインデックス装置のカムフォロアASSYです。当社では、自社製品である「ローラーターン」や「ソアラーデックス」の精度を支える基幹部品として、カムフォロアを構成部品から内製しています。
安定した回転精度を実現するためには、アウターレース、シャフト、ニードルのそれぞれを高精度に仕上げなければなりません。アウターレースでは内外径の真円度と同軸度、シャフトではニードル転動面の真円度とスタッド部との同軸度、ニードルではバラツキを厳しく管理します。個々の部品を高精度に加工するだけでなく、組み合わせた際の精度まで考慮した工程設計が必要です。
当社では、旋盤加工、マシニング加工、熱処理、平面・円筒・内面研削、組立、測定までを社内で一貫して行っています。一般的なベアリングのP0級に対し、P4級相当を基本とし、仕様によってはさらに高い精度にも対応しています。数個の少量品から数千個単位の量産品まで、安定した品質で供給できることが当社の強みです。
