超精密加工事例

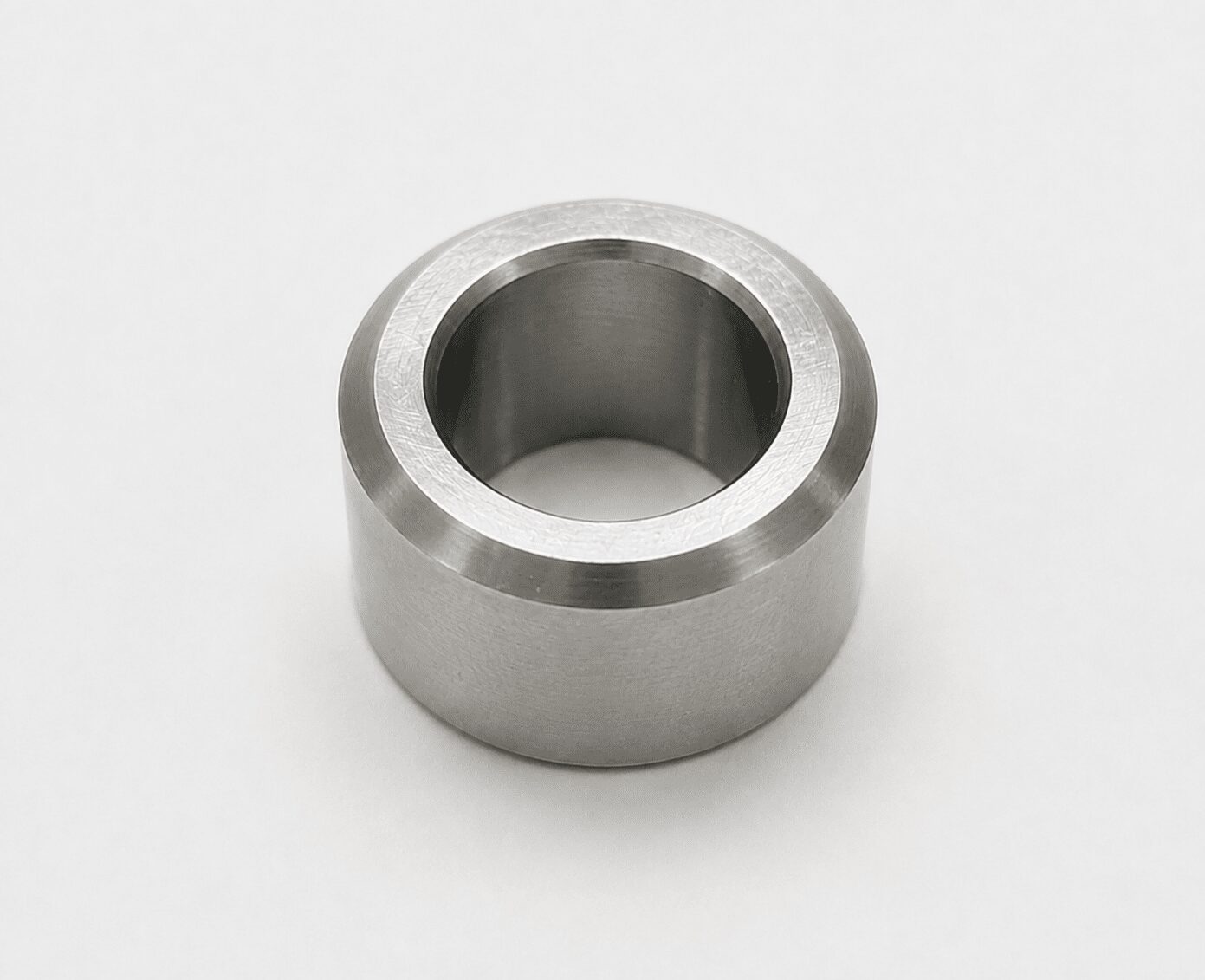

本製品は、ローラーギヤ式高速割出装置に使用されるカムフォロアのアウターレースです。割出装置として±30秒の割出精度、特に繰り返し精度を安定して確保するためには、カムフォロアを構成する部品にもμm単位の加工精度が求められます。本製品では、SUJ2材に旋盤加工と焼入れ・焼戻しを施した後、平面研削、内面研削、円筒研削によって仕上げることで、真円度・同軸度ともに1μmを実現しています。内径と外径の位置関係が装置の動作精度に影響するため、各工程における基準面の設定や心出しを適切に行うことが重要です。
当社では、切削から熱処理、各種研削までを社内で一貫して行っています。長年培ってきた熱処理技術と研削技術を組み合わせることで、サイズの異なる製品についても安定した量産に対応しています。
