超精密加工事例

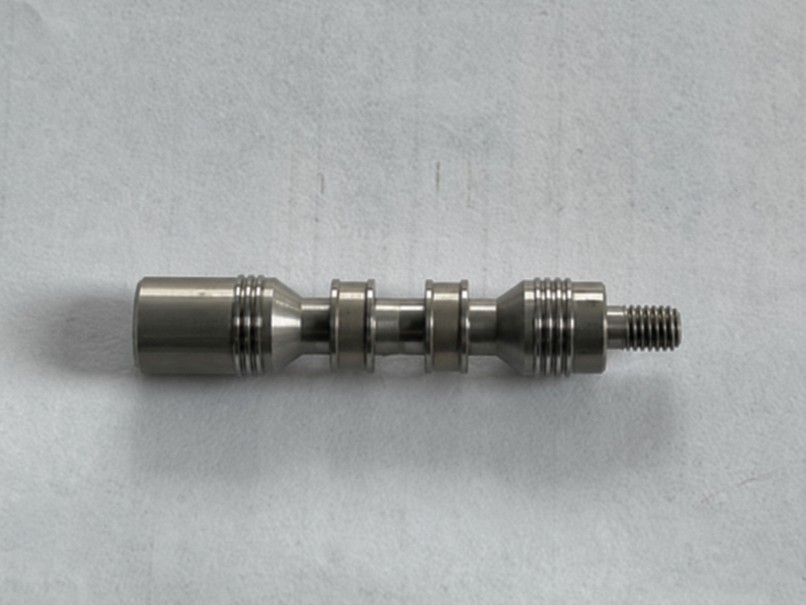

精密油圧検査装置に使用される油圧サーボ弁のスプールです。材質はSUS440C、サイズはφ8×110mmで、相手部品であるスリーブとのクリアランス管理に極めて高い精度が要求される精密部品です。寸法公差0.002mm・円筒度0.003mmという厳しい幾何公差に加え、円筒度はミクロン前半レベルという超精密領域での品質確保が求められます。また、端面および外径部はシャープエッジ形状の維持が必要であり、わずかなバリや面だれも許容されません。軸方向の寸法精度についても0.01mmレベルの公差を実現しており、複数の精度項目を同時に満足させる高度な加工技術が不可欠です。加工工程は旋盤による精密切削加工を起点に、焼入焼戻による熱処理を経て、研削加工による最終仕上げまでを一貫して自社内で対応しています。当社では、SUS440Cの高硬度材でも、熱処理後に安定した精度で研削仕上げを行い、高い品質と信頼性を確保しています。
