超精密加工事例

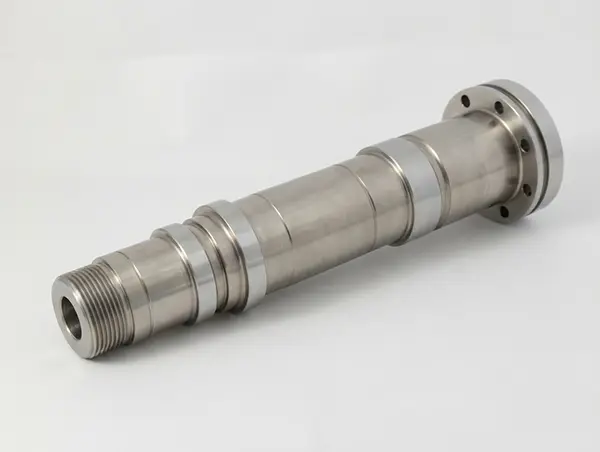

本製品は、工作機械の性能を左右する超精密スピンドルです。S45C材を用いたφ90×550mmの形状に対して、当社の高度な研削技術と熱処理技術で対応しています。製品の耐久性と剛性を最適化するため、必要な部位に局所的に高周波焼入れを施し、表面硬度HRC55以上を確保しています。これらの熱処理工程を社内一貫体制で管理することにより、歪みの抑制や品質のばらつきを最小に抑え、後工程へのスムーズな連携を実現しています。高剛性なCNC円筒研削盤を使用することで、真円度1μm、円筒度2μm、同軸度2μmという、工作機械のスピンドルに相応しい厳格な幾何公差をクリアしました。本製品は現在、当社の確かな工程管理能力と高い加工再現性により、超精密仕様ながらも安定した量産体制を確立しております。
