サブゼロ処理とは｜熱処理後の寸法変化を防ぐ方法

ミクロン単位の精度が求められる超精密部品では、焼入れ後に残った残留オーステナイトが、常温保管中や使用中に遅れて変態し、納品後の寸法変化を引き起こすことがあります。本記事では、その対策として有効なサブゼロ処理の仕組み、適用すべきケース、そしてサブゼロ処理だけでは防げない歪み・変形までを、超精密部品加工の現場視点で解説します。

サブゼロ処理とは何か

サブゼロ処理は、先述の通り焼入れ後の鋼を0℃未満に急冷し組織変化を促すことで、残留オーステナイトをマルテンサイトに変態させる熱処理です。
鋼材に焼き入れを施すと、すべてのオーステナイトがマルテンサイトに変態しきれず、一部が残留オーステナイトとして残ることがあります。その際に体積変化が起こり、寸法変化や硬度のばらつきにつながります。

サブゼロ処理は、この残留オーステナイトを低温でマルテンサイト化し、焼入れ後の組織を安定させる処理です。主な目的は、硬度向上そのものではなく、寸法安定性の向上と経年変化の抑制です。

一般的には、ドライアイスを用いた−70〜−80℃程度の処理がサブゼロ処理と呼ばれます。より低温まで冷却する場合は、液体窒素を用いた−196℃程度のクライオ処理、または超サブゼロ処理と呼ばれることがあります。当社では、冷凍装置（窒素雰囲気）を用いた処理を行います。

なぜ熱処理後に寸法変化がおきるのか

焼入れ時には、鋼を高温でオーステナイト化し、急冷してマルテンサイトに変態させます。しかし、焼入れ条件や材質によっては、オーステナイトの一部が変態しきれず、残留オーステナイトとして残ります。特に、高炭素鋼、工具鋼、高合金鋼などでは残留オーステナイトが問題になりやすい傾向があります。

マルテンサイトはオーステナイトより体積が大きい組織のため、後から変態すると、その分部品が膨張してしまいます。この膨張は、ミクロン単位の精度が求められる製品においては致命的です。超精密部品においては、この現象は不具合の原因となるため、サブゼロ処理を施し寸法変化を予防します。

サブゼロ処理で防げる寸法変化

サブゼロ処理の役割は、残留オーステナイトの遅発変態による寸法変化を抑えることです。焼入れ直後に硬度が出ていても、残留オーステナイトが多く残っていると、常温保管中や使用中にマルテンサイトへ変態し、部品がわずかに膨張することがあります。この寸法変化は、特に次のような部品で問題になります。

• クリアランスがミクロン単位の精密ピン・シャフト
• 寸法変化が許されないゲージ部品
• 真円度・同軸度・振れ精度を厳しく管理する部品
• 高硬度が求められる金型部品
• 長期にわたって寸法安定性が必要な摺動部品

つまり、サブゼロ処理は「焼入れ後の硬度を出すため」だけでなく、納品後・使用中の寸法変化を防ぐための熱処理として有効です。

サブゼロ処理を検討すべきケース

次のような条件が一つでも当てはまる場合、サブゼロ処理を検討することをおすすめします。

・ 焼入れ後の寸法変化を避けたい場合
・ミクロン単位のクリアランス管理が必要な場合
・残留オーステナイトが多く出やすい高炭素・高合金鋼（SKD11など）を使う場合
・硬度と寸法安定性の両立が求められる場合

肉厚品や大径品では、表面と内部で冷却速度に差が出やすく、組織変化にばらつきが生じます。歪みや寸法変化につながりやすいため、サブゼロ処理の検討対象になりやすい形状です。

サブゼロ処理だけでは防げない歪み・変形

サブゼロ処理は、残留オーステナイトの遅発変態による経年変化や使用中の寸法変化を抑える対策として有効です。ただし、熱処理後のすべての歪み・変形を防げるわけではありません。歪みの原因は、前工程の切削加工にあることも多いためです。

切削加工で生じた残留応力は、熱処理時の加熱・冷却によって解放され、反り・曲がり・楕円化として表面化することがあります。このような残留応力に起因する歪みは、サブゼロ処理単独では解消できません。

歪みまで抑えたい場合は、前工程からの管理が重要です。理想的な工程順序は次の通りです。

切削加工 → 焼鈍処理（応力除去） → 仕上げ加工 → 焼入れ → サブゼロ処理 → 焼戻し → 最終仕上げ

切削後に焼鈍処理で残留応力を低減し、その後に仕上げ加工と熱処理を行うことで、熱処理時の変形リスクを抑えやすくなります。サブゼロ処理は寸法変化への対策として有効ですが、最終精度を安定させるには、切削・焼鈍・熱処理・仕上げ加工を一体で工程設計することが重要です。

サブゼロ処理に関するよくある質問

Q. サブゼロ処理は焼戻しの前と後、どちらで行うべきですか？

基本は焼入れ直後・焼戻し前です。残留オーステナイトをマルテンサイト化してから焼戻しに入ることで、組織が安定します。焼戻し後にサブゼロを行うケースもありますが、効果と目的に応じて使い分けが必要です。

Q. クライオ処理（−196℃）と通常のサブゼロ処理（−78℃）は何が違いますか？

液体窒素を使う深冷処理がクライオ処理で、残留オーステナイトの変態をより深く進められます。SKD11など残留オーステナイトが多く出る材料や、より厳しい寸法安定性が必要な部品で選ばれます。

Q. サブゼロ処理で硬度は上がりますか？

サブゼロ処理によって、軟らかい残留オーステナイトが硬いマルテンサイトへ変態するため、硬度がわずかに上がる場合があります。

ただし、サブゼロ処理の主目的は、硬度向上ではなく寸法安定性の向上です。熱処理後の経年変化や使用中の寸法変化を抑えるための処理として考えることが重要です。

サブゼロ処理を含めた超精密加工はお任せください

熱処理後の寸法変化は、残留オーステナイトの遅発変態が原因となります。これはミクロン単位の精度が必要な超精密部品では、品質問題に直結します。

ただし、サブゼロ処理単独で品質が決まるわけではありません。切削加工、熱処理、研削加工、表面処理までを通した工程設計が、最終精度において重要です。

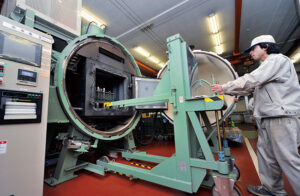

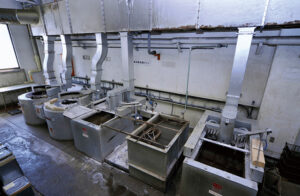

高広工業は超精密部品加工を強みとし、熱処理・表面処理を含めた高付加価値製品に対応しています。加工と熱処理を分断せず、サブゼロ処理による寸法対策から研削仕上げ、表面処理を見据えた工程設計までを一貫してご提案します。

熱処理後の寸法変化を抑えたい部品、ミクロン単位のクリアランスが求められる部品、表面処理後の精度まで安定させたい部品は、ぜひご相談ください。

＞＞熱処理や精密部品加工について相談する

＞＞当社の熱処理を含んだ加工実績はこちら

＞＞ 関連記事：熱処理の選び方
